Любое современное инженерное сооружение проектируется с учётом создания системы водоотвода и, в частности, системы поверхностного водоотвода. Это неотъемлемое условие для создания надёжных, долговечных строительных объектов с высокими эксплуатационными характеристиками.
Поверхностный водоотвод предназначен, прежде всего, для сбора и отведения избыточных атмосферных осадков: дождя и талого снега. Тем самым такая система водоотвода предохраняет фундаменты и подвалы зданий от размытия и затоплений, предотвращает разрушение дорожного покрытия и исключает обводнение грунта, защищая природные насаждения.
Устройство поверхностного водоотвода
Исходя из названия, поверхностный водоотвод устанавливается на уровне поверхности строительных участков, где происходит непосредственный сбор воды. Чаще всего элементы водоотвода устанавливают вдоль пешеходных дорожек, транспортных дорог, вблизи домов или иных строительных сооружений, требующих организации ливневой канализации.
Для сбора воды используются специальные дождеприёмники и желоба с решетками, в которые вода попадает самотеком за счет естественного или искусственного уклона поверхности. Далее вода транспортируется в локальную канализационную систему и выводится за пределы участка. В зависимости от задач водоотведения и условий объекта различают несколько видов дренажных систем.
Виды поверхностного водоотвода
- Точечный водоотвод — система дождеприемников, соединенных между собой и канализацией с помощью трубопроводов. Основное назначение этого вида заключается в локальном сборе больших объёмов воды. Дождеприёмники имеют высокую пропускную способность, поэтому их устанавливают в проблемных местах, где скапливаются осадки. Также их часто используют как приемники воды, стекающей из кровельных водостоков. Точечный водоотвод чаще всего применяется на участках малой площади застройки, либо, когда условия не позволяют использовать следующий вид поверхностного водоотвода.

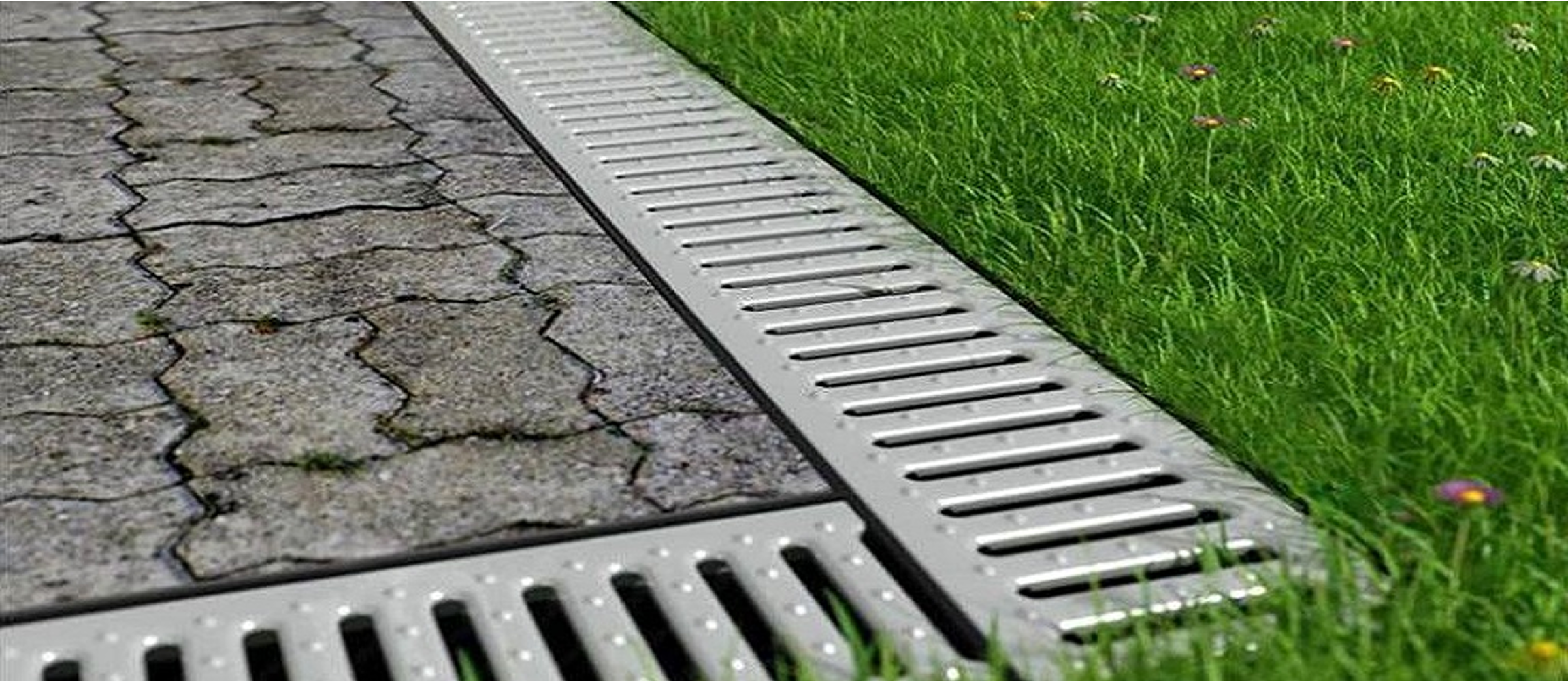

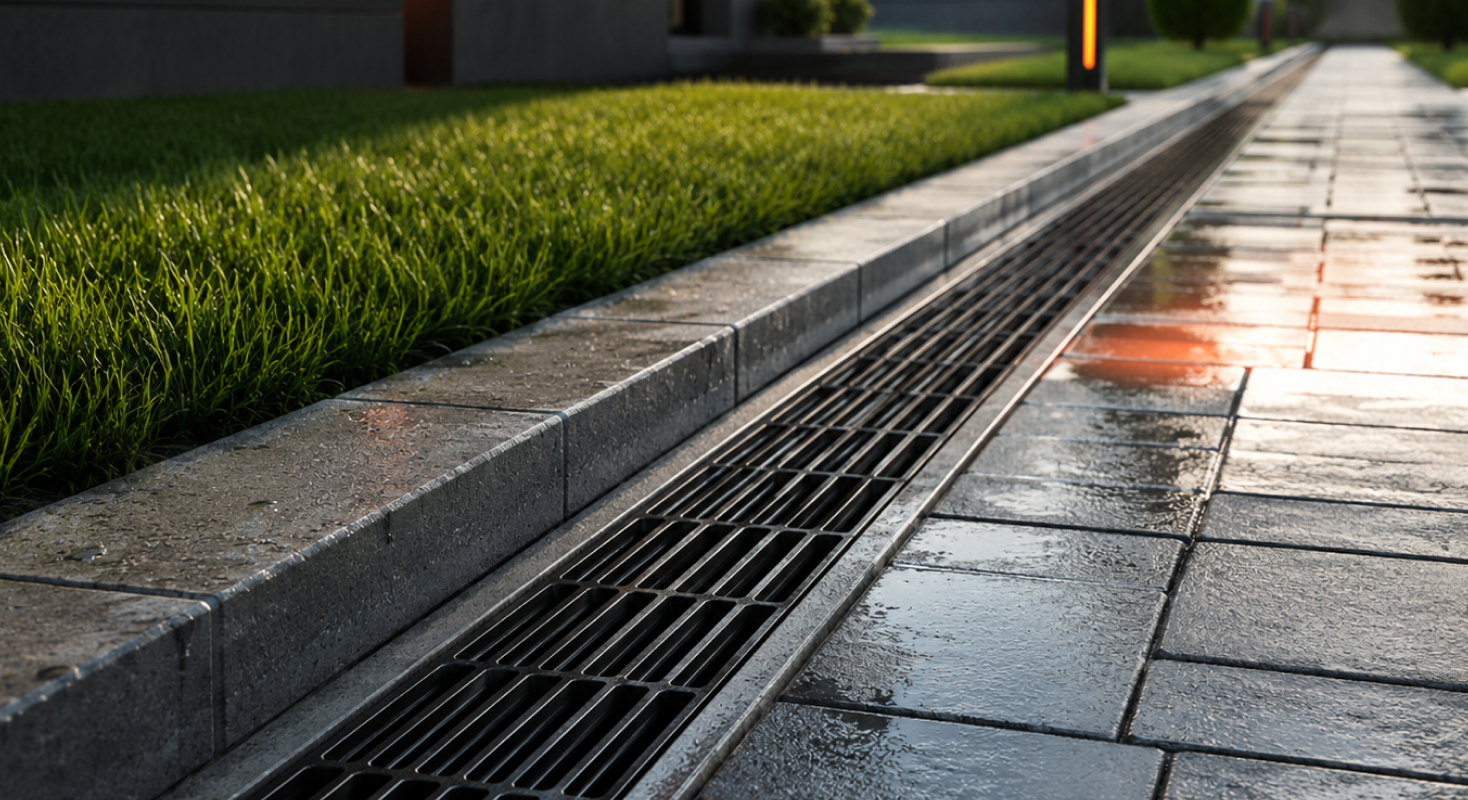

- Линейный водоотвод — система лотков необходимой протяженности, собирающих и транспортирующих воду вдоль поверхности участка. Эта система позволяет обеспечить эффективное водоотведение осадков для объектов любой площади. Собираемая вода транспортируется прямо по водоприёмным желобам за счет естественного уклона поверхности или уклона, который создаётся в самом водоотводящем лотке при изготовлении.
Основной элемент точечного водоотвода – это дождеприёмник: ёмкость кубической формы, которая сверху закрывается решеткой, а по бокам имеет отверстия для присоединения канализационных труб. Также дождеприёмники могут оснащаться корзиной-мусоросборником, для фильтрации стоков от мелкого мусора и перегородкой сифоном для предотвращения выхода воздуха из канализации. Кроме того, дождеприёмники изготавливаются в двух модификациях: с дном и без дна, для того, чтобы можно было нарастить глубину установки.
Что же касается элементов линейного водоотвода, то это, прежде всего лотки различной длины, ширины и формы желоба, которые так же закрываются сверху решеткой. Водоотводные лотки соединяются между собой посредством специальных пазов и образуют каналы любой протяженности. Также к линейному водоотводу относятся пескоуловители, которые при движении воды по водоотводу задерживают в себе песок и мелкий мусор.
Несмотря на различное устройство, способы установки и применения, наиболее эффективным является сочетание точечных и линейных систем поверхностного водоотвода.
Материалы систем водоотвода
Лотки и дождеприёмники для поверхностного водоотвода изготавливаются традиционно из трёх видов материалов: бетон, пластик и полимерный бетон. При выборе того или иного варианта руководствуются прежде всего их эксплуатационными характеристиками: способность выдерживать нагрузки, долговечность, морозостойкость, простота установки и, конечно же, цена.
- Бетонные изделия — представляют собой самый распространенный вид водоотводных лотков и дождеприёмников. Они входят в среднюю ценовую категорию и они, несомненно, очень прочны и долговечны, способны выдерживать большие перепады температур и серьезные механические нагрузки до 90 тонн. Имеют много вариантов размеров и форм. Но при этом их большой вес требует применения спецтехники для монтажа. Поэтому чаще всего системы водоотвода из бетона используют в местах проезда транспорта.
- Пластиковые изделия — такие элементы имеют самую низкую цену, очень просты в установке, благодаря низкому весу и наличию разных заглушек, крепежей, переходников. Но у пластика есть один существенный недостаток – он не может обеспечить высокую нагрузочную способность. Максимальная нагрузка пластиковых лотков составляет 25 тонн. Поэтому чаще всего такие изделия устанавливаются для водоотвода на загородных участках, в пешеходных зонах и на велодорожках.
- Полимербетонные изделия — вобрали в себя все самые лучшие свойства пластика и бетона: имеют самую высокую прочность, долговечность и устойчивость ко всем видам нагрузок и воздействия среды. Они гораздо легче бетонных изделий, что делает их достаточно простыми в установке. И кроме того, полимербетонные лотки и дождеприёмники имеют очень гладкую поверхность, что повышает пропускную способность системы, и облегчает прохождение разного мусора по каналу. Но и конечно цена такого современного материала выше остальных. Однако этот недостаток с лихвой компенсируется качеством и длительным сроком службы полимербетона.
Ливневые решетки, которые закрывают лотки, дождеприемники и пескоуловители сверху принимают на себя все внешние воздействия, и в то же время выполняют декоративную функцию. Поэтому материал, из которого они изготовлены так же подбирается исходя из задач конкретного элемента водоотвода.
- Стальные и пластиковые решетки — в основном декоративные, их нагрузочная способность не велика, и поэтому они применяются в основном на загородных участках и в пешеходных зонах.
- Чугунные решетки — имеют высокую прочность и долговечность. Именно такие решетки обычно используются совместно с бетонными и полимербетонными элементами водоотвода, при этом их декоративное оформление достаточно простое.
- Бетонные решетки — также отличаются высокими прочностными характеристиками. Они могут быть выполнены с различными классами нагрузок: от А 15 до Е 600. Кроме этого неоспоримым преимуществом бетонных решеток является их высокая антивандальность. Благодаря этому они все чаще стали применять при строительстве объездных дорог, на открытых территориях, вдали от охраняемых зон.
Современный выбор производственных решений позволяет точно подобрать тип устройства поверхностного водоотвода, элементы и материалы в зависимости от задач конкретного строительного проекта.
Проектирование системы поверхностного водоотвода
Основным этапом в создании дренажной системы какого-либо участка является проектирование, которое должно учитывать следующие факторы:
- Тип грунта - его твёрдость и способность впитывать влагу
- Уровень подземных вод
- Частоту и силу атмосферных осадков
- Рельеф поверхности – естественный уклон, ямы и возвышенности
На основе полученных данных проектировщики производят расчет системы:
- Определяют оптимальное сочетание видов линейного и точечного водоотвода
- Разрабатывают схему расположения на участке каналов, точек сбора и сброса воды
- Рассчитывают необходимую пропускную способность и предел механических нагрузок
- Определяют количество и параметры всех элементов системы: размеры, материалы, прочность
- Рассчитывают необходимый объем работ и материалов для монтажа водоотвода
Составление грамотного проекта водоотвода - это, конечно, работа профессионалов своего дела. Необходимо учесть множество нюансов. И если в частном строительстве достаточно создания плана участка со схемой водоотвода и подсчетом количества всех составляющих, то для серьёзных инженерных объектов может потребоваться отдельный гидропроект с целой сетью каналов с разными пропускными способностями и под разный уклон поверхности.
Основной задачей при разработке водоотвода является обеспечение самотека воды по направляющим. Для этого используется естественный уклон поверхности, либо создаётся искусственный уклон. А также могут использоваться лотки с разными высотами или имеющие внутренний уклон каналы.
В результате проектирования создаётся подробная документация, которая позволяет точно определить объемы работ, количество материалов и конечную стоимость создания системы водоотвода на любом объекте.
Этапы и особенности монтажа
Установка системы водоотведения происходит в точном соответствии проекту. И начинается с выполнения земляных работ. Необходимо точно соблюсти ширину и глубину траншей для прокладки каналов с учетом толщины основания и боковых опор. В собранном виде все декоративные решетки водостока должны оказаться на несколько миллиметров ниже уровня базовой поверхности.
Основание выполняется из бетона и должно иметь уклон, который рассчитывается на этапе проектирования. Кроме того, в случаях повышенной нагрузки на участок водоотвода бетонное основание может дополнительно армироваться.
После подготовки основания устанавливают элементы ливневки с одновременным созданием боковых упоров. Все лотки, дождеприемники и пескоуловители имеют специальные соединительные части для простоты и надежности соединения. При этом пластиковые водоприемники устанавливаются вместе с решетками, ввиду того, что пластик может слегка прогнуться при заливке боковых упоров. В некоторых случаях, для обеспечения длительного срока службы водостока, может потребоваться прокладка слоя гидроизоляции между лотками и основанием.
Следующий этап - это подключение водостока к канализации. Для этого лотки и дождеприемники оборудуются специальными патрубками под стандартный диаметр канализационных труб.
И завершающий этап – декоративное оформление поверхности, установка всех решеток и, конечно, тестирование работы готовой ливневки.
Преимущества поверхностного водоотвода
Исходя из опыта работы готовых комплексов с поверхностным водоотводом можно выделить следующие преимущественные особенности такой системы:
- Значительно снижается объём земляных работ и соответственно затраты на материалы и работу при прокладке подземного канализационного трубопровода
- Минимально нарушается структура грунта, что исключает в дальнейшем его просадки, ослабление фундаментов зданий, покрытия дорог или, например, оснований архитектурных памятников
- Установка может проходить прямо на существующее покрытие без нарушения целостности методом врезки
- Весьма длительный срок службы – изделия из бетона прослужат десятки лет даже при больших нагрузках
- Низкие требования и удобство в обслуживании – пескоуловители и корзины для сбора мусора позволяют очень быстро проводить обслуживание системы
- Декоративные решетки водоотвода выглядят весьма эстетично и подчеркивают продуманность и надёжность объекта
- И конечно нельзя не отметить эффективность работы – правильно собранная система создаётся с большим запасом отведения излишков водяных осадков
